Standards industrie, méthode de mesure, tolérances admissibles et application concrète au moteur électrique KRONOS de Weenav.
Qu'est-ce que la longueur d'arbre ?
La longueur d'arbre d'un moteur hors-bord est la distance verticale entre deux points précis : la face inférieure de l'étrier de fixation (la pièce qui s'appuie sur le tableau arrière du bateau) et la plaque anti-cavitation située juste au-dessus de l'hélice.
C'est cette mesure qui détermine à quelle profondeur l'hélice sera immergée — et donc si votre moteur fonctionnera correctement ou non.
💡À retenir C'est la hauteur de votre tableau arrière qui détermine la longueur d'arbre à choisir — et non l'inverse. Un appariement correct positionne la plaque anti-cavitation 0 à 50 mm sous la coque, garantissant un flux d'eau continu vers l'hélice.
Standards des principaux constructeurs
Yamaha, Suzuki, Mercury, Honda, Tohatsu… tous les grands constructeurs partagent la même norme industrielle. Les longueurs sont exprimées en multiples de 5 pouces, reprises en millimètres dans la documentation européenne.
.webp)
Comment mesurer votre tableau arrière
Avant toute commande, la mesure du tableau arrière est indispensable. Elle se réalise bateau hors d'eau, dans l'axe longitudinal central (jamais sur les côtés).
⚠️Attention aux coques à V profond Sur un bateau à fond en V prononcé, ne jamais mesurer sur les côtés : cela sous-estime fortement la hauteur réelle. Pour les pneumatiques et semi-rigides, prendre comme point bas le fond de la quille rigide, pas la base du tube.

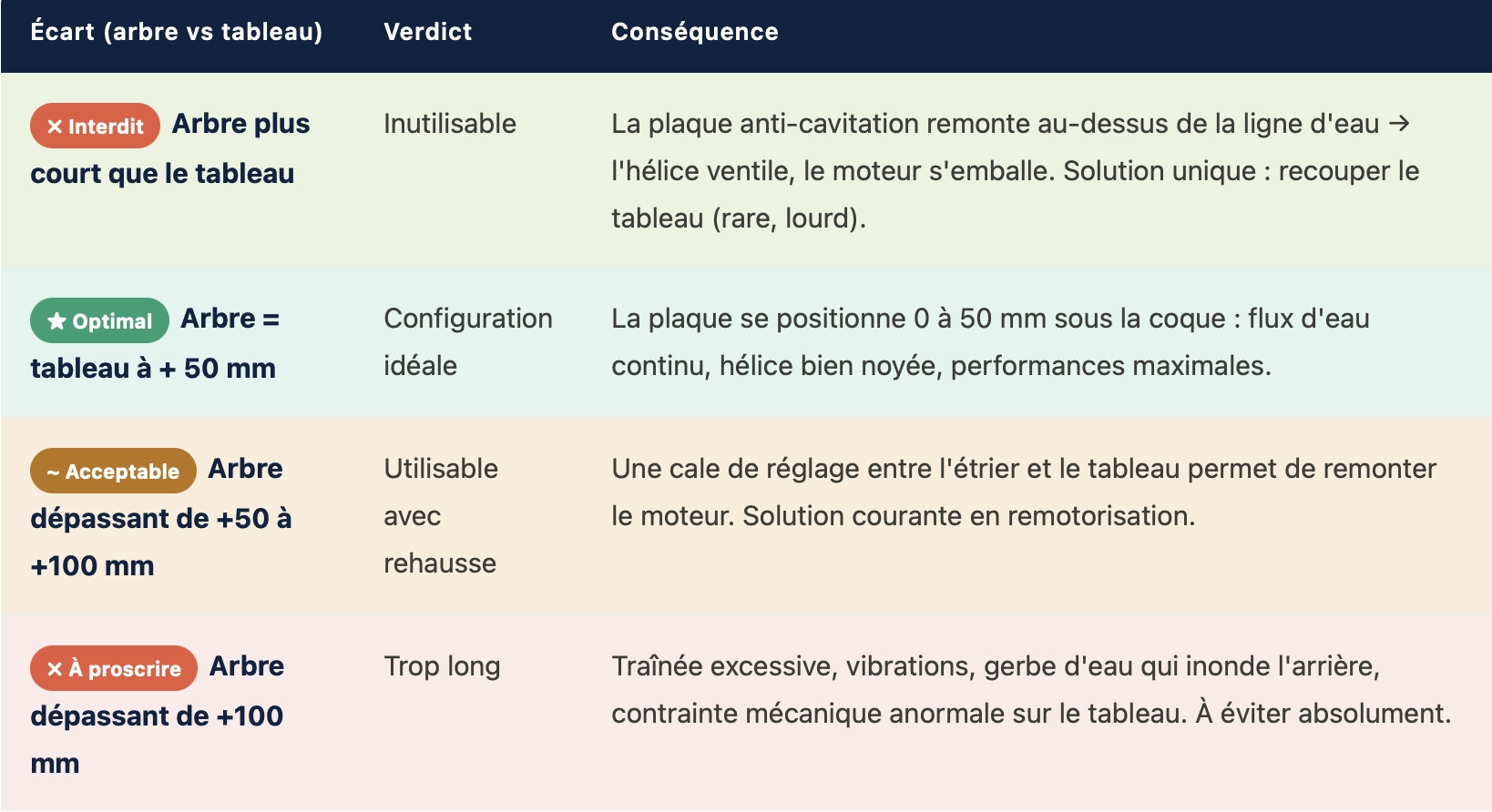

Tolérances admissibles
En pratique, le tableau d'un bateau n'est jamais exactement à une cote standard. Les tolérances ci-dessous définissent ce qui est acceptable — et ce qui ne l'est pas.

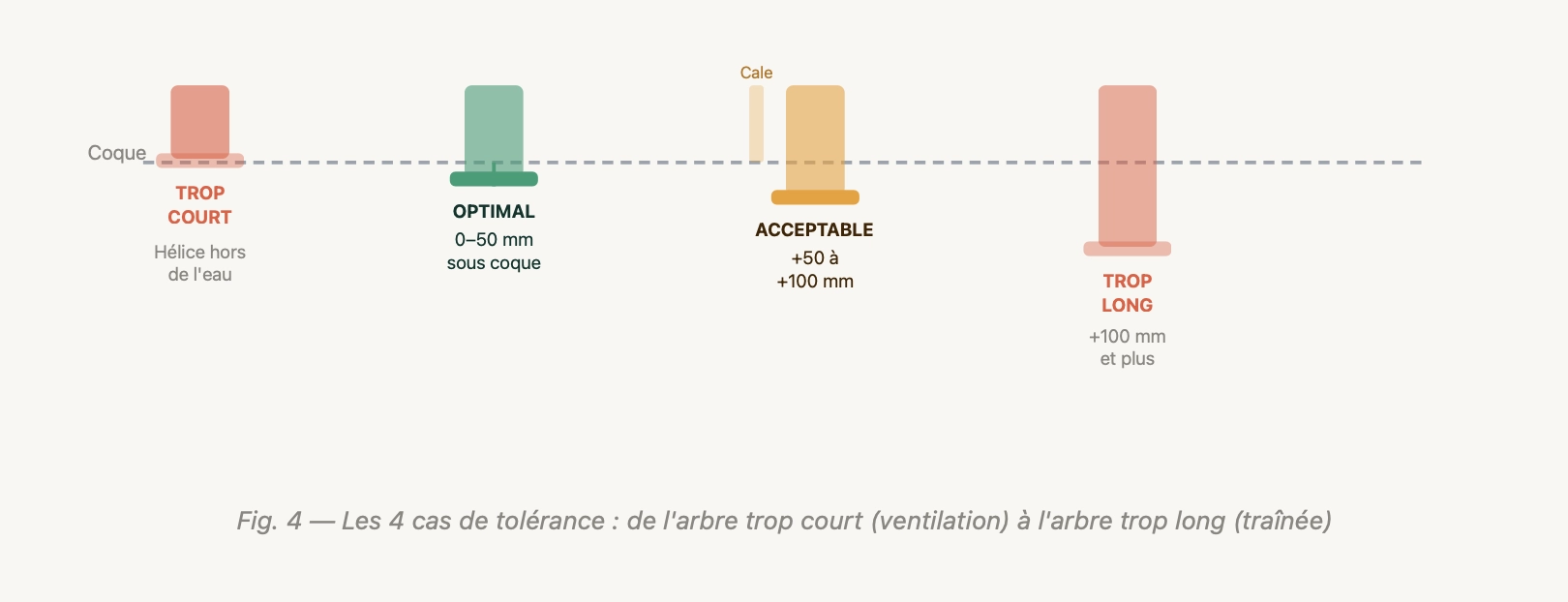

%20a%CC%80%20l%27arbre%20trop%20long%20(trai%CC%82ne%CC%81e).webp)
Règle pratique de sélection
📏 Principe d'or : mieux vaut trop long que trop court. La rehausse par cales est simple et peu coûteuse. Un arbre trop court, à l'inverse, oblige à modifier le tableau ou à renvoyer le moteur — ce qui est lourd, long et cher.
Si votre mesure tombe pile sur la frontière entre deux classes (par exemple un tableau de 510 mm), retenir la classe supérieure : un arbre L 508 mm, voire X 635 mm avec cale de rehausse selon la configuration de coque.
Conséquences d'un mauvais appariement
Un mauvais choix de longueur d'arbre ne génère pas seulement une gêne : il peut sérieusement endommager votre moteur, votre tableau, et dégrader fortement votre autonomie — particulièrement critique sur un électrique.
⚡ Application à la gamme KRONOS
Le KRONOS est un moteur hors-bord 100 % électrique conçu pour remplacer un thermique sur un large spectre de bateaux. Il s'inscrit dans la norme constructeur standard, garantissant une compatibilité directe avec les tableaux arrière existants — sans découpe ni adaptation lourde.
Procédure de sélection pour notre moteur 100% électrique KRONOS :
1 Mesurer la hauteur du tableau arrière
Axe central du bateau, fond de coque (pointe du V) vers le dessus du tableau. En millimètres.
2 Identifier la classe nominale
Comparer la mesure à la grille standard S / L / X / U / E pour déterminer la classe de base.
3 Vérifier la marge disponible
Prévoir 20 à 50 mm de descente sous le fond de coque pour la plaque anti-cavitation.
4 En cas de frontière de classe
Retenir la classe supérieure et prévoir une cale de rehausse à l'installation.
5 En remotorisation
Mesurer aussi l'arbre du moteur sortant (distance étrier → plaque anti-cavitation) pour confirmation.
⚡L'autonomie électrique en jeu
Sur un moteur thermique, monter l'arbre de 1 à 3 cm gagne quelques km/h. Sur un électrique comme le KRONOS, ça se traduit directement en autonomie: la traînée coûte des wattheures. Sur une coque planante bien dessinée, un positionnement optimisé de la plaque anti-cavitation peut restituer 2 à 5 % d'autonomie. Au-delà, on entre en zone de cavitation et le rendement s'effondre.
Cas particuliers
Bateaux planants performants
Sur les coques qui déjaugent franchement (sportif, runabout, bass boat, offshore), l'hélice n'a besoin que d'être à peine immergée en plane. Remonter le moteur réduit la traînée de l'embase et de l'arbre, ce qui se traduit par un gain de vitesse de pointe et d'autonomie. C'est le rôle d'un jack plate (plaque de surélévation hydraulique) : on garde un arbre standard, mais on le décale vers le haut.
Navigation en eaux peu profondes
Marais, delta, pêche en lac peu profond. Un arbre court permet de passer dans peu d'eau, de relever rapidement sans toucher le fond et d'utiliser le moteur en mode tilt prolongé. Ce marché, plus répandu aux États-Unis, existe aussi en Camargue et dans certains lacs intérieurs français.
Annexes, tenders, petits pneumatiques
Les tableaux de ces embarcations sont conçus bas par construction. L'arbre court (S) est simplement l'appariement nominal — pas une exception.
Hélices de surface
Architecture où l'hélice tourne moitié dans l'air, moitié dans l'eau : usage course, militaire ou grosses unités rapides. L'arbre est délibérément plus court que le tableau. Marché de niche, mais à connaître.
Notre équipe est disponible pour analyser votre bateau et vous recommander la configuration optimale.
Publié le 13/05/2026
Rédactrice : Sophie Castelain
